Test : Thermostat Round Connect Honeywell.

Installation électrique :

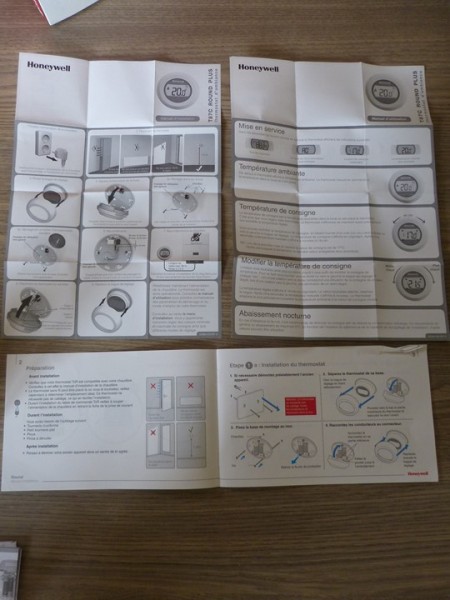

Guide à suivre étape par étape.

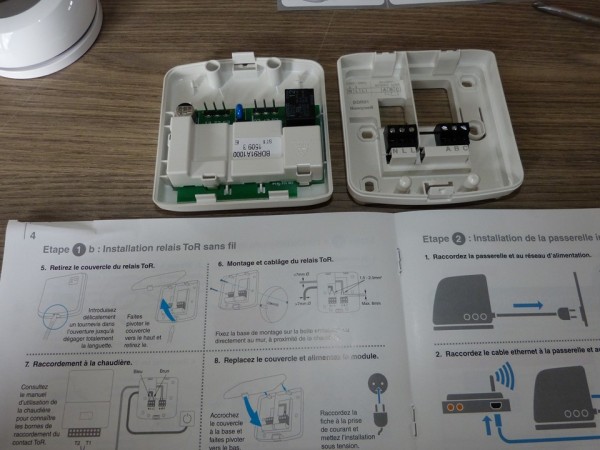

Relai à raccorder sur la chaudière.

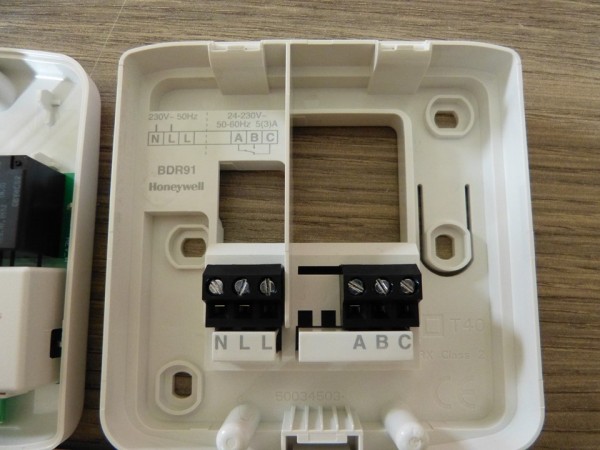

Alimentation du relai (bornier de gauche) – activation on/off du relai (bornier de droite).

Raccordement de la chaudière avant installation:

Notre chaudière a son alimentation branchée sur un disjoncteur en bout de ligne.

Raccordement sur l’installation existante:

_{Veiller à bien mettre hors-tension cette partie de l’installation. Dans  notre cas nous couperons le disjoncteur.}

Il faut compter entre 1 à 2 heures afin d’installer et configurer son thermostat « Round Connect ».

Alimentation du relai:

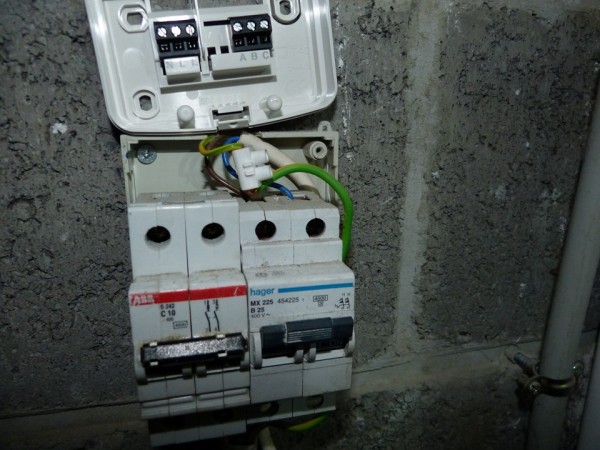

Nous nous repiquerons sur l’alimentation de la chaudière:

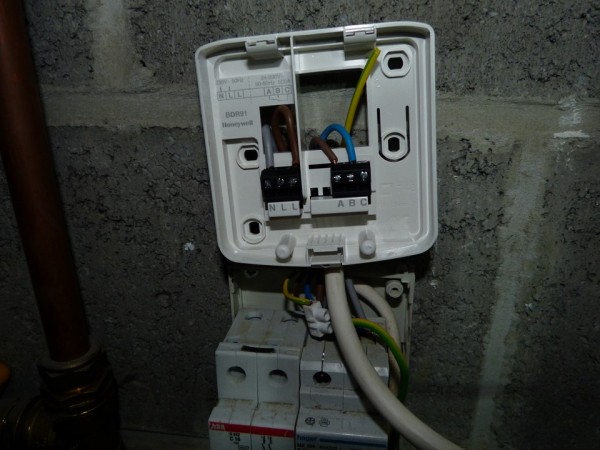

Alimentation relai

Raccordement relai sur la chaudière:

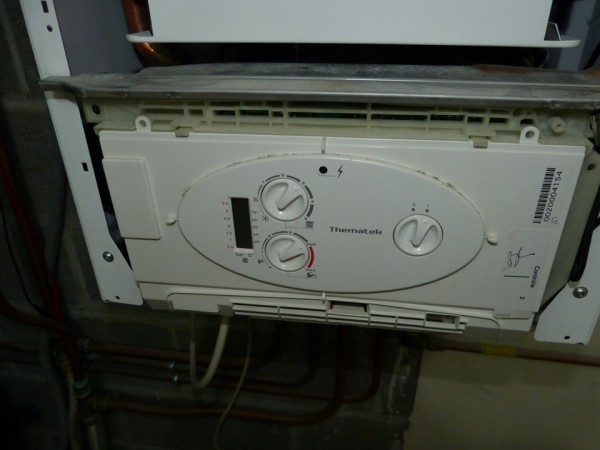

Ouvrons le panneau de commande afin d’identifier le relai on/off pilotant la chaudière. Panneau de commande la chaudière.

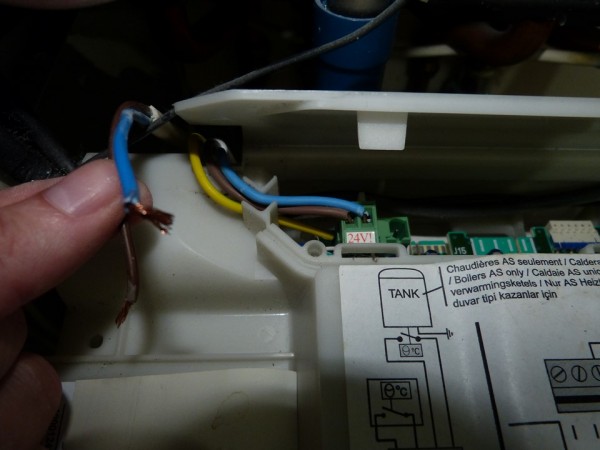

Retrait des fils de l’ancien thermostat filaire (situé dans une autre pièce) afin de connecter les deux nouveaux fils vers le relai sans fil.

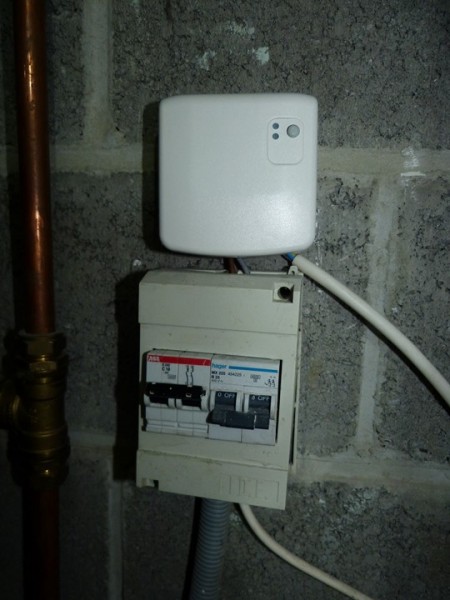

Raccordement terminé : installation électrique OK / raccordement relai OK.

Boitiers de protection refermés.

Test technique de bonne installation: Appuyer sur le bouton du relai, celui-ci va enclencher le relai afin de mettre en route la chaudière. Un second appui coupera la chaudière.

Installation informatique et logicielle.

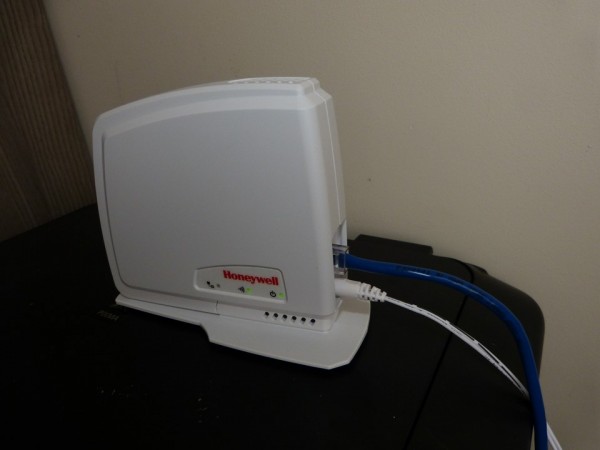

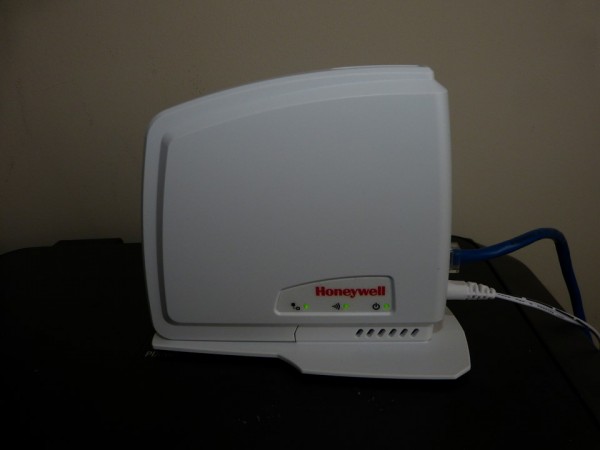

Raccordement de la passerelle internet:

Celle-ci aura pour but de transférer la communication en hertzien vers le « Round Connect » (thermostat) et vers le relai raccordé sur la chaudière.

Lorsque la connexion est effective, les trois leds vertes sont allumées.

Nous pouvons dès à présent commander le chauffage via le thermostat.

Faire tourner le thermostat vers la gauche ou la droite afin d’ajuster la température de consigne désirée.

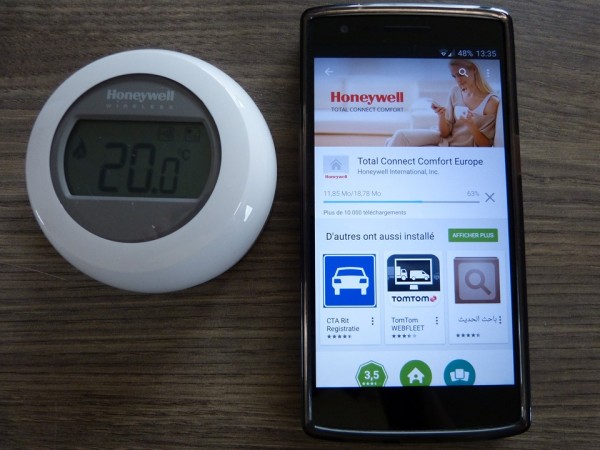

Téléchargement de l’application pour contrôle à distance:

Il est nécessaire de se créer un compte utilisateur via le site internet totalconnect d’Honeywell afin d’y identifier l’adresse MAC de votre passerelle.

Lancement de l’application:

Un thermostat détecté sur base de identifiant créé.

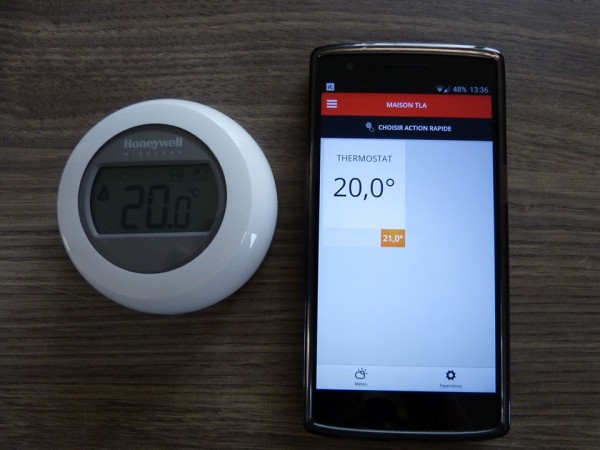

Température mesurée 20°C / consigne demandée 21,0°C.

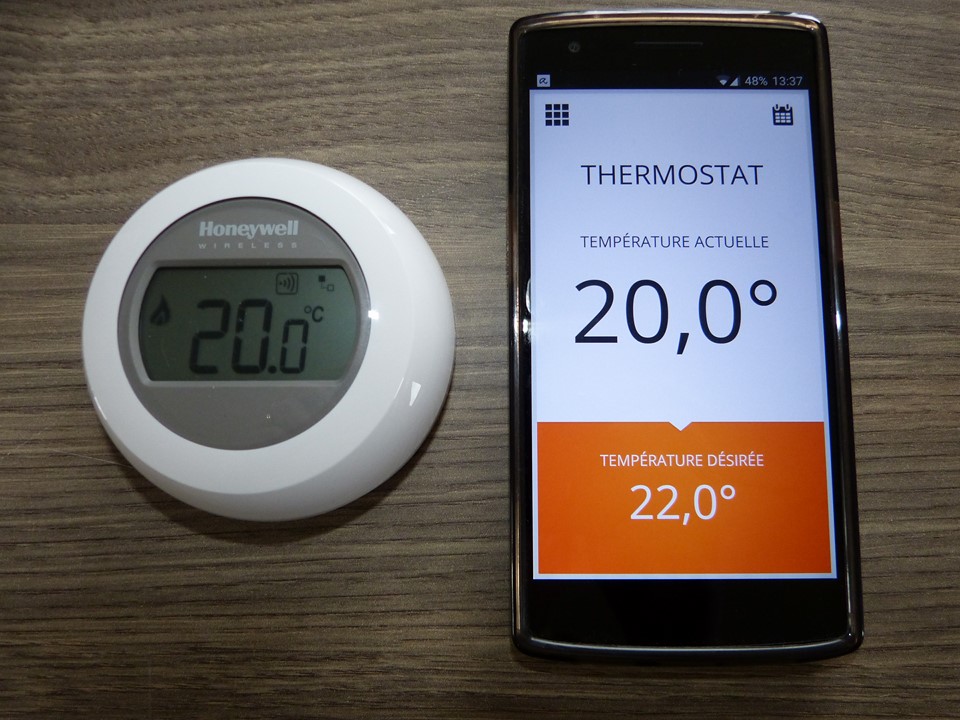

Augmentation de la température demandée à 22,0°C.

Le thermostat se met en route afin de rejoindre les 22°C demandé.
