Bluetooth Mesh : comment fonctionne un réseau maillé Bluetooth ?

Le Bluetooth Mesh permet à de nombreux appareils Bluetooth de communiquer au sein d’un même réseau en s’appuyant sur plusieurs équipements intermédiaires. Un message peut ainsi passer d’un appareil à un autre pour atteindre une destination située bien au-delà de la portée radio directe de l’émetteur.

Contrairement à un réseau Wi-Fi Mesh, cette technologie n’a pas été pensée pour transporter une connexion Internet à haut débit dans toute une maison. Bluetooth Mesh s’adresse surtout aux objets connectés, aux capteurs, à l’éclairage, aux bâtiments intelligents et aux installations comptant parfois plusieurs centaines ou milliers d’équipements.

Qu’est-ce que Bluetooth Mesh ?

Bluetooth Mesh est une architecture réseau reposant sur la technologie Bluetooth Low Energy, aussi appelée Bluetooth LE. Son objectif est de permettre à un grand nombre d’appareils de communiquer entre eux sans dépendre systématiquement d’un équipement central.

A relire : Bluetooth 6 : nouveautés, fonctionnement et différences avec Bluetooth 5.

La norme Bluetooth 6 ne se résume plus à sa version 6.0. En septembre 2026, la famille comprend déjà Bluetooth Core 6.0, 6.1, 6.2 et 6.3. Cette génération apporte surtout des avancées…



Dans une liaison Bluetooth traditionnelle, deux appareils situés à portée radio communiquent directement. C’est par exemple le cas d’un smartphone connecté à un casque Bluetooth.

Dans un réseau Bluetooth Mesh, le principe est différent. Un appareil situé trop loin de l’émetteur peut recevoir un message grâce à des équipements intermédiaires capables de le retransmettre.

On parle alors de communication multi-sauts, ou multi-hop.

Prenons un bâtiment équipé de plusieurs dizaines de luminaires Bluetooth Mesh. Un interrupteur situé au rez-de-chaussée peut envoyer une commande à des lampes placées plusieurs pièces plus loin. Même si certaines lampes ne sont pas directement à portée de l’interrupteur, des nœuds intermédiaires peuvent relayer la commande.

Le Bluetooth SIG explique que cette architecture distribuée évite de dépendre d’un contrôleur central unique. Les appareils peuvent communiquer directement lorsqu’ils sont à portée, ou utiliser des nœuds relais lorsqu’ils sont plus éloignés.

Une installation Bluetooth Mesh peut théoriquement accueillir jusqu’à environ 32 000 nœuds adressables, même si les installations réelles sont généralement beaucoup plus petites. Le Bluetooth SIG indique néanmoins que des réseaux de plus de 1 000 nœuds existent déjà dans des déploiements représentatifs.

Comment les appareils communiquent-ils dans un réseau Bluetooth Mesh ?

Chaque équipement intégré au réseau devient un nœud Bluetooth Mesh.

Une ampoule, un détecteur de présence, un interrupteur ou un capteur de température peut donc être un nœud du réseau.

Lorsqu’un appareil émet un message, celui-ci peut être reçu par plusieurs équipements situés à proximité. Certains de ces appareils peuvent ensuite retransmettre le message afin qu’il continue son chemin.

Le Bluetooth Mesh utilise principalement deux méthodes de propagation.

La première est appelée Managed Flooding.

Avec cette méthode, certains nœuds configurés comme relais retransmettent les messages qu’ils reçoivent.

Cependant, Bluetooth Mesh évite de faire circuler indéfiniment chaque message.

Chaque message possède notamment une valeur appelée TTL, pour Time To Live. Elle limite le nombre de sauts que le message peut effectuer.

Un message configuré avec un TTL de 3 pourra par exemple effectuer un nombre limité de relais avant d’être supprimé du réseau.

Les nœuds disposent également d’un cache des messages. Lorsqu’un relais reçoit un message qu’il a déjà traité, il ne le retransmet pas une nouvelle fois. Cela évite une multiplication inutile des transmissions radio.

Bluetooth Mesh permet également une transmission multi-chemins. Un message peut donc atteindre sa destination par plusieurs parcours différents.

Cette redondance constitue l’un des intérêts de l’architecture : si un relais n’est plus disponible, un autre chemin peut éventuellement permettre au message d’atteindre son destinataire.

La version 1.1 de Bluetooth Mesh a ajouté une seconde méthode appelée Directed Forwarding.

Avec cette fonction, les nœuds relais ne retransmettent plus systématiquement tous les messages. Ils peuvent connaître les chemins permettant d’atteindre certaines destinations et ne relayer un message que lorsqu’ils se trouvent sur un trajet utile.

Cela réduit le trafic radio et peut améliorer l’efficacité des réseaux comptant de nombreux équipements.

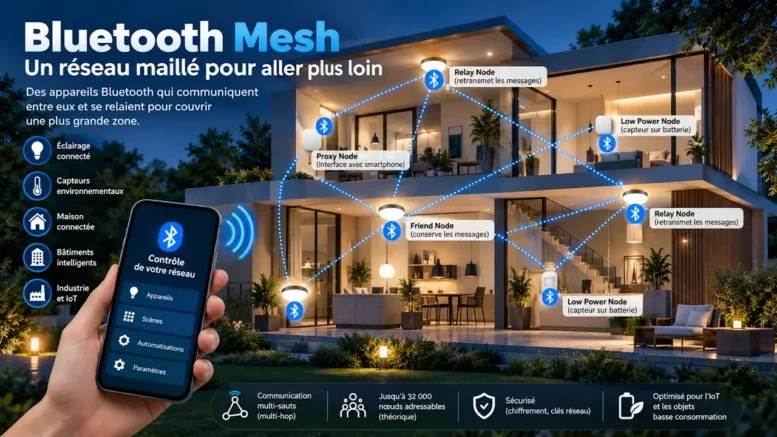

Relay, Proxy, Friend et Low Power Node : à quoi servent les différents nœuds ?

Tous les appareils Bluetooth Mesh ne jouent pas nécessairement le même rôle.

Bluetooth Mesh définit notamment quatre fonctions importantes : Relay, Proxy, Friend et Low Power Node.

Un Relay Node est un appareil capable de retransmettre les messages reçus.

Ce sont ces relais qui permettent à un message de parcourir plusieurs dizaines ou centaines de mètres à travers un bâtiment en passant d’un équipement à l’autre.

Une ampoule alimentée en permanence sur le réseau électrique constitue par exemple un bon candidat pour jouer le rôle de relais.

Le Proxy Node joue un rôle différent.

Il permet à un appareil Bluetooth Low Energy qui ne gère pas directement le mécanisme de transport Mesh de communiquer avec le réseau par l’intermédiaire d’une connexion Bluetooth classique basée sur GATT.

Cette fonction est notamment utilisée avec les smartphones.

Une application mobile peut ainsi se connecter à un Proxy Node afin de contrôler ou superviser les équipements présents sur le réseau Bluetooth Mesh.

Les deux autres fonctions sont destinées à réduire la consommation énergétique.

Un Low Power Node, ou LPN, est généralement un équipement fonctionnant sur batterie.

Il peut s’agir par exemple d’un détecteur de température ou d’un capteur d’ouverture.

Pour économiser son énergie, cet appareil ne garde pas sa radio Bluetooth constamment active.

Il travaille alors avec un Friend Node.

Le Friend Node conserve temporairement les messages destinés au Low Power Node. Lorsque ce dernier se réveille, il interroge son Friend Node pour récupérer les messages qui lui sont destinés.

Ce mécanisme permet à certains capteurs de rester en veille pendant de longues périodes tout en continuant à appartenir au réseau.

Tous les appareils ne doivent donc pas être configurés comme relais.

Dans une installation bien conçue, les appareils alimentés en permanence sont généralement les meilleurs candidats pour retransmettre les messages, tandis que les capteurs sur batterie restent aussi souvent que possible en veille.

Comment créer et sécuriser un réseau Bluetooth Mesh ?

Avant qu’un appareil puisse communiquer avec les autres membres du réseau, il doit être intégré au réseau Bluetooth Mesh.

Cette opération est appelée provisioning.

Lors du provisioning, l’appareil reçoit notamment des informations permettant de l’identifier et de communiquer de manière sécurisée avec les autres nœuds.

Un appareil qui vient d’être intégré devient alors officiellement un Node.

Le processus lui attribue notamment une adresse unicast et lui transmet certaines clés nécessaires au fonctionnement du réseau, dont la NetKey.

Bluetooth Mesh utilise également un système de communication de type publish/subscribe.

Au lieu d’envoyer systématiquement un ordre individuellement à chaque appareil, un nœud peut publier un message vers un groupe.

Imaginons un couloir équipé de dix ampoules.

Toutes peuvent être abonnées au groupe « couloir ».

Lorsqu’un interrupteur publie une commande d’allumage vers ce groupe, les dix lampes concernées peuvent recevoir et exécuter la commande.

Une même lampe peut parallèlement appartenir à plusieurs groupes, par exemple :

• couloir ;
• étage 1 ;
• éclairage de secours ;
• toutes les lampes.

Cette architecture facilite la gestion d’installations comptant beaucoup d’équipements.

La sécurité est également intégrée à l’architecture du protocole.

Un réseau peut être divisé en plusieurs sous-réseaux, chacun utilisant sa propre NetKey.

Cela permet par exemple de séparer plusieurs zones d’un bâtiment.

Dans un hôtel, les objets connectés d’une chambre peuvent appartenir à un sous-réseau distinct de ceux des chambres voisines.

Dans un immeuble de bureaux, chaque étage peut également être isolé afin de limiter la propagation de certains messages.

Les générations récentes de Bluetooth Mesh améliorent aussi l’administration des installations.

La fonction Remote Provisioning, introduite avec Mesh 1.1, permet notamment d’ajouter ou de reconfigurer certains appareils sans que le provisionneur soit directement à portée radio.

Le processus peut utiliser plusieurs nœuds du réseau pour atteindre l’équipement concerné.

Bluetooth Mesh prévoit également des mécanismes de mise à jour de firmware à travers le réseau, particulièrement intéressants pour les installations comportant de nombreux équipements.

À quoi sert Bluetooth Mesh et quelles différences avec le Wi-Fi Mesh ?

Le nom Bluetooth Mesh peut faire penser aux systèmes Wi-Fi Mesh utilisés dans les maisons pour améliorer la couverture Wi-Fi.

Les deux technologies utilisent pourtant des architectures et poursuivent des objectifs très différents.

Le Wi-Fi Mesh sert principalement à fournir une connexion réseau haut débit à des smartphones, ordinateurs, téléviseurs, consoles ou autres appareils IP.

Bluetooth Mesh est avant tout conçu pour envoyer de petites quantités de données ou des commandes entre un grand nombre d’objets.

Un réseau Bluetooth Mesh n’augmente donc pas la portée Bluetooth d’un casque ou d’une enceinte de la même façon qu’un répéteur Wi-Fi.

Il crée un réseau spécialisé dans lequel les appareils compatibles savent échanger et relayer des messages Mesh.

Les applications les plus courantes concernent notamment l’éclairage connecté, les capteurs de bâtiments, la gestion énergétique, les bureaux, l’industrie et certaines infrastructures.

Un interrupteur Bluetooth Mesh peut par exemple contrôler plusieurs dizaines de luminaires sans devoir établir individuellement une connexion avec chacun d’eux.

Des capteurs de présence peuvent également transmettre leurs informations à différents équipements répartis dans un immeuble.

Dans ce type d’installation, Bluetooth Mesh présente plusieurs intérêts : faible consommation, architecture distribuée, communication multi-sauts et possibilité de gérer un nombre important de nœuds.

Il possède néanmoins également des limites.

Cette technologie n’est pas destinée à transmettre de la vidéo, de gros fichiers ou de l’audio en streaming. Plus un réseau devient important, plus sa conception doit également être réfléchie afin de limiter le nombre de relais inutiles et les transmissions radio.

Les fonctions comme Directed Forwarding, les sous-réseaux et la planification des Relay Nodes prennent alors toute leur importance.

En septembre 2026, le Bluetooth SIG référence notamment Mesh Protocol 1.1.1 et Mesh Model 1.1.1 dans son catalogue de spécifications. La génération Mesh 1.1 a notamment introduit Directed Forwarding, Remote Provisioning et plusieurs fonctions destinées à améliorer l’administration et l’efficacité des grands réseaux.
